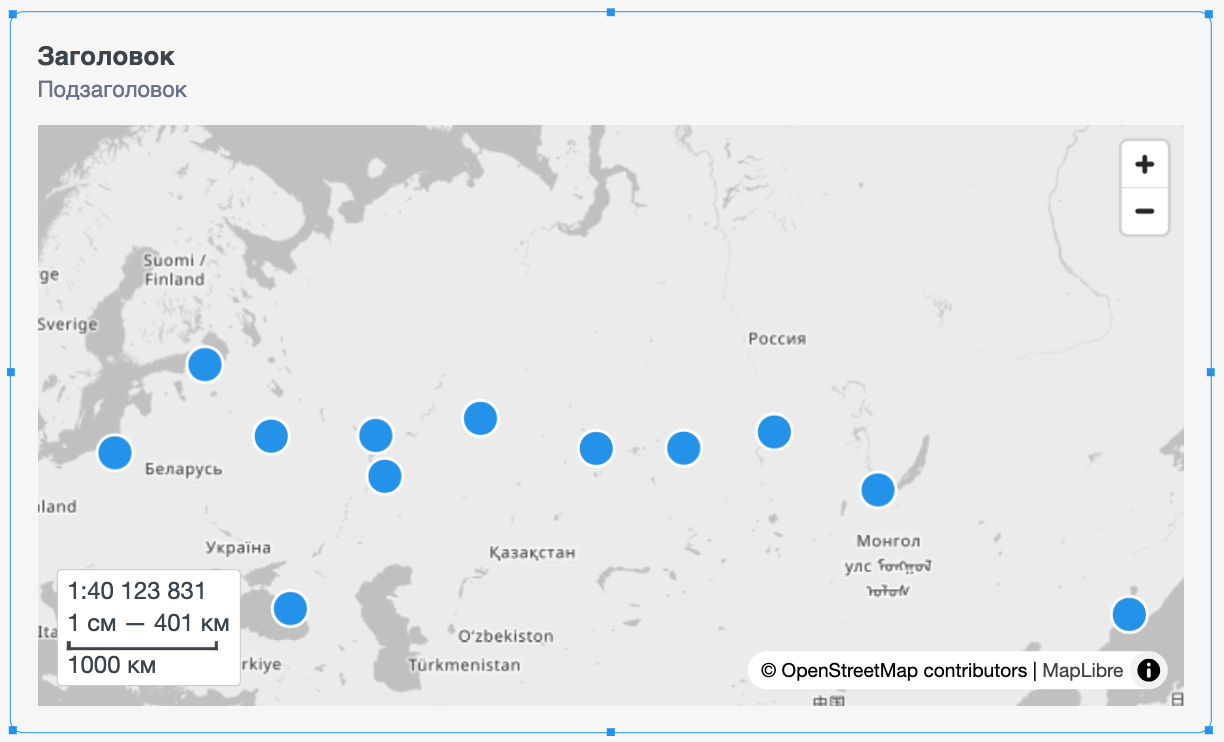

Виджет «Карта» показывает фрагмент карты мира и отмечает на нём точки. Саму подложку карты пока менять нельзя: вы задаёте данные и оформление только для меток. Зоны, раскраска регионов и заливка областей в этот виджет не входят.
Добавление на страницу
- Откройте палитру визуализаций и выберите «Карта».
- Разместите виджет на макете.
Для меток из модели данных нужна подготовленная модель с полями координат (широта/долгота, тип Point или код по ОКАТО).
Вкладка «Данные»
Реальные данные
Стандартный переключатель на секции (секция не раскрывается).
- Включено — разрезы и показатель берутся из модели данных.
- Выключено — система генерирует виртуальные метки: названия «Метка 1» … «Метка 12» (через запятую в поле названий; список можно править вручную). Координаты подставляются автоматически в видимую область карты. При изменении масштаба виртуальные координаты пересчитываются под текущий видимый прямоугольник. Менять координаты вручную в виртуальном режиме нельзя.
Получение координат
Секция доступна только при включённых реальных данных. Всегда активен один из режимов:
Режим «Разделить координаты» (по умолчанию) содержит разрезы «Название», «Широта», «Долгота».
Режим «Объединить координаты» содержит разрезы «Название», «Координаты».
Режим «По ОКАТО» содержит разрезы «Название», «Код по ОКАТО».
Добавлять, удалять разрезы и менять их порядок нельзя — набор фиксирован выбранным режимом.
Модель данных
Стандартный список моделей проекта. Выберите модель, из которой берутся поля для разрезов и показателя.

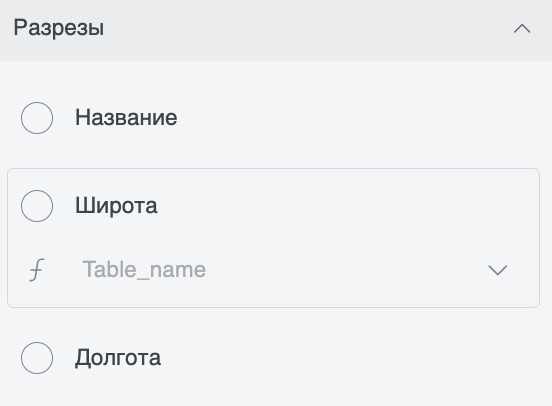

Разрезы
Виртуальный режим. Доступен только разрез «Название»: поле имени разреза, настройки разреза, поле списка названий меток и переход в SQL-редактор. В настройках разреза: «Пустые значения», «Название из источника», «Показать подписи» (размер, начертание и цвет текста — вручную, правилами или SQL, без «цвета по значению»).
Реальные данные. Для «Название» те же настройки, что выше. Для координатных разрезов — только имя, поле из модели и SQL; дополнительных настроек нет. Группу цветов для разрезов на карте задать нельзя.
Типы полей:
- «Широта» / «Долгота» — вещественное число; нужны оба значения, иначе метка не ставится.
- «Координаты» — тип Point; если в паре нет одной из координат, метка не отображается.
- «Код по ОКАТО» — число.
Если в координатный разрез подставить поле другого типа, карта останется, а меток не будет; при наведении появится сообщение: «Поля с координатами должны быть соответствующего типа!»

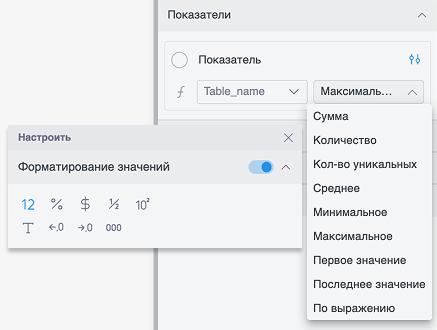

Показатели
Доступен один показатель (без кнопок добавить/удалить). Показатель необязателен. Поле — любого типа; агрегация обязательна. Рядом с названием можно выбрать цвет из палитры. В виртуальном режиме значения показателя генерируются автоматически (отдельного поля ввода значений нет).
SQL
Секция «SQL» — стандартный редактор запроса виджета.
Лимит
«Лимит» ограничивает число строк. При выключенном лимите: для виртуальных данных — 12 меток, для реальных — все строки модели. Для реальных данных лимит по умолчанию 100 (можно изменить).
Вкладка «Вид»
Параметры контейнера
Задают детальную настройку размера и отступов контейнера визуального компонента внутри страницы.
Регулируется поведение контейнера на странице. С помощью переключателя можно Заблокировать элемент на станице проекта. Так же эту функцию можно активировать через Контекстное меню (ЛКМ).
Изменение Локального шрифта применяется ко всем элементам контейнера визуального компонента (кроме Инфо). Активируется переключателем.
Стиль контейнера
Ориентирован на визуальную настройку контейнера визуального компонента.
Изменение Цвета фона доступно в трех режимах: Вручную, Правила и SQL (Подробнее можно узнать в разделе Цвет).
Так же редактируется Обводка границ контейнера и ее применение. Настроить можно Толщину, Цвет, Тип линии и Радиус скругления углов. Активируется с помощью переключателя.
Заголовки
В данном разделе вы можете настроить заголовок и/или подзаголовок для визуализации, а также выбрать опцию их отображения или скрытия на виджете.
Доступны основные параметры форматирования текста:
- Изменение шрифта;
- Размер шрифта;
- Начертание (жирный, курсив или подчеркивание);
- Цвет текста;
- Уровень прозрачности;
- Интервалы.

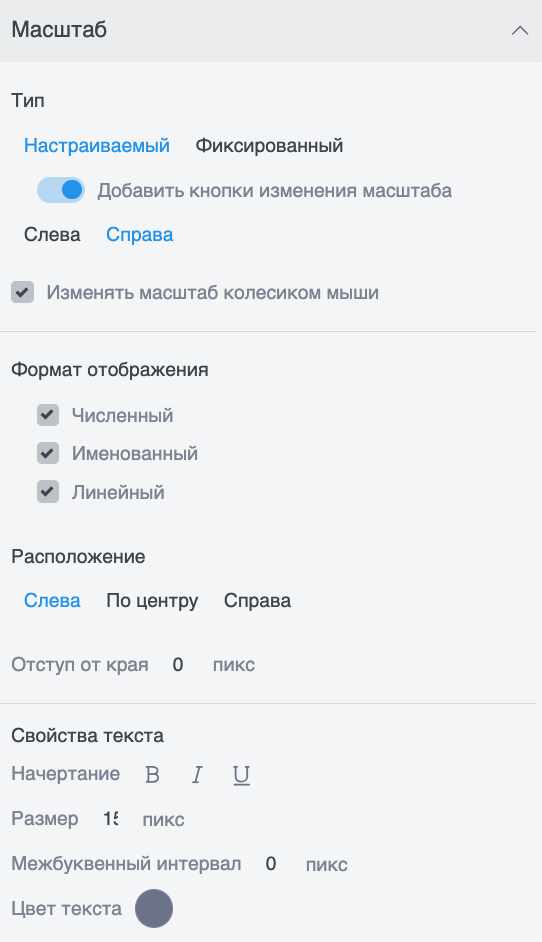

Масштаб
Секция управляет тем, как пользователь меняет масштаб на виджете и как подпись масштаба показывается под картой.
Тип
- «Настраиваемый» (по умолчанию) — масштаб меняется на самой карте.
- «Добавить кнопки изменения масштаба» (по умолчанию включено) — кнопки «+» / «−»; расположение «Слева» или «Справа» (по умолчанию справа).
- «Изменять масштаб колесиком мыши» (по умолчанию включено).
- «Фиксированный» — масштаб задаётся только в настройках: значение «в 1 см» и единица («см», «м», «км»). Перемещение и зум на виджете в этом режиме недоступны так, как при настраиваемом типе.
Формат отображения (можно включить несколько; порядок на карте — как в списке):
- «Численный» — вид
1:100000(по умолчанию включён); - «Именованный» — текст вроде «В 1 см 200 м» (по умолчанию выключен);
- «Линейный» — линейка под картой (по умолчанию выключен).
Для форматов задаются «Расположение» («Слева» / «По центру» / «Справа»), «Отступ от края» в пикселях и «Свойства текста» (начертание, размер, цвет только «Вручную»).
Инфо
Стандартная подсказка на виджете (по умолчанию выключена), размещение слева или справа.

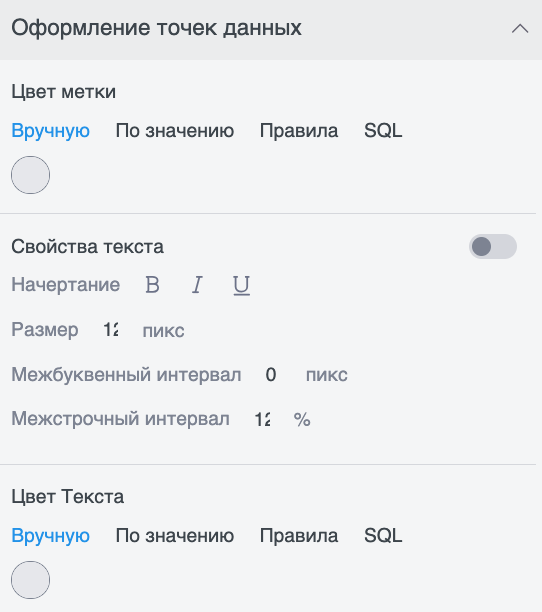

Оформление точек данных
Общие настройки цвета меток и свойств текста подписей («Вручную», «По значению», «Правила», «SQL»).
Подсказка
Переключатель: при наведении на метку показывать всплывающую подсказку.
Зафиксировать карту
Переключатель запрещает перемещение карты (сдвиг фрагмента). Масштаб при этом регулируется отдельно секцией «Масштаб». В режиме просмотра и на публикации зум и сдвиг доступны только если их не отключили на вкладке «Вид».
Вкладка «События»
Стандартные секции: переход к объекту, переход по гиперссылке, активация объекта, реакция на фильтры, «Работать как фильтр» (клик по метке фильтрует страницу по названию метки), активация фильтров.
Работа с картой на странице
- Сдвиг: зажмите левую кнопку мыши на карте и перемещайте курсор (курсор «сжатой руки»), если карта не зафиксирована.
- Масштаб: кнопки «+» / «−» и/или колесо мыши — если разрешено в «Масштаб».
- Метки нельзя перетаскивать, добавлять или удалять прямо на карте — только через данные и настройки.
- При сильном отдалении близкие точки могут слиться в одну метку (одинаковые усечённые координаты и название). Размер меток при зуме не меняется; на экране видны только метки в видимой области.
- После смены масштаба координаты для отображения уточняются с паузой около секунды; на время пересчёта на карте показывается загрузка. До окончания загрузки сохранить изменения этого виджета нельзя; остальными объектами страницы пользоваться можно.
