Создание воронки
Задача
Создать виджет воронки.
Проблема
Отсутствие такой визуализации “из коробки”.
Решение
Будем использовать нормированную диаграмму, чтобы отобразить воронку в ее классическом виде.
-

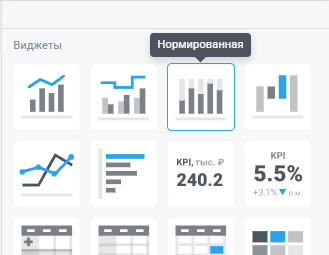

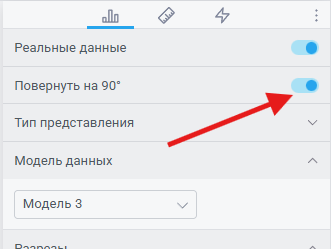

Добавим нормированную диаграмму на дашборд и повернем ее на 90 градусов
-
В качестве разреза укажем шаги воронки:
-
Добавим 3 показателя:
- value - хранит наш показатель.
- left_fill и right_fill - заливки в цвет фона, для отображения значений посередине. Тут будем использовать формулу для каждой половины графика. Цель понять насколько нужно сдвинуть график от оси разрезов
-

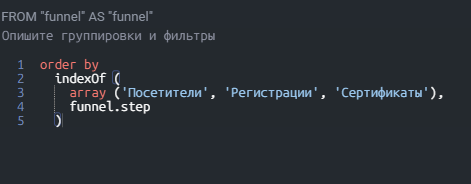

Зададим правильную сортировку шагов:
-

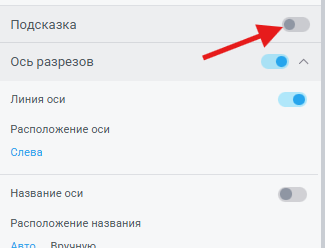

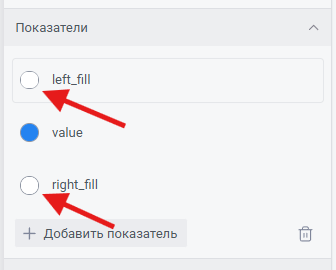

Отключить всплывающую подсказку и покрасим заливающие показатели в цвет фона
-

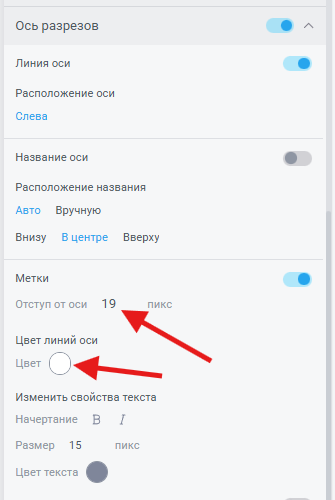

Покрасим линию оси разрезов, уберем засечки и поправим ручные отступы графика
Итог

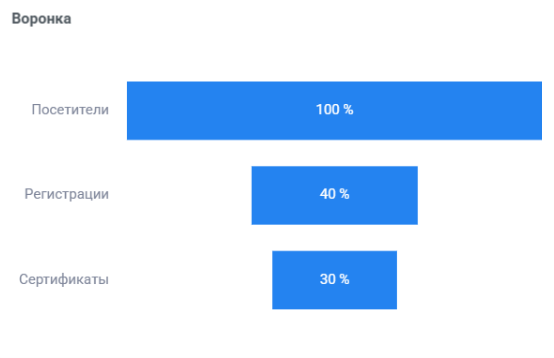

Получили воронку в ее классическом виде:
