Диаграмма «Тепловая карта»

Представляет собой две координатные оси и прямоугольники разного цвета, расположенные на координатной плоскости, где отдельные значения обозначены цветом. Интенсивность или насыщенность цвета напрямую соответствует величине отображаемого значения.

Диаграмма Тепловая карта (градиент)

Frame 258.png

Диаграмма Тепловая карта (градиент)


Диаграмма Heatmap (ступенями)


Вкладка «Данные»​

Вкладка содержит стандартные верхнеуровневые настройки, подробнее о них можно почитать по этой ссылке.

Разрезы по X и Y​

От стандартного набора параметров отличается наличием двух осей (X и Y). Для построения требуется:

  • 2 разреза (измерения) — задают координаты по осям X и Y;
  • 1 показатель (мера) — определяет значения на пересечениях координат.

Дополнительные показатели или разрезы не поддерживаются. Доступна настройка параметров показателя и разрезов:

  • показ пустых значений (отображение меток без данных на осях);
  • группировка по дате (изменение отображения значений в соответствии с выбранной группировкой).

Frame 258 (1).png

Настройки показателей​

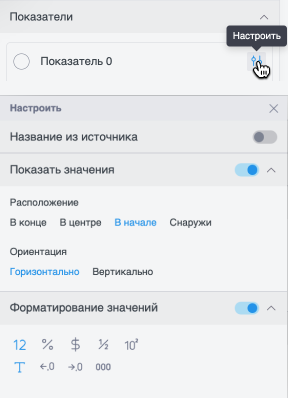

Параметры значений показателя открываются через иконку :

Снимок экрана 2026-04-09 в 03.11.17 2.png .

Включают:

Frame 259.png

  • Показать значения — отображение на диаграмме.

  • Ориентация — поворот на 90°.

  • Начертание — жирный/курсив/подчёркивание.

  • Размер шрифта — в пикселях.

  • Межбуквенный интервал — в пикселях.

  • Цвет символов — выбор цвета.

  • Форматирование — например, «1» → «1,00 $».

  • Формат данных — числовой, процентный, валютный, долевой, степень числа.

  • Доп. параметры :

    • текст после числа;
    • регулировка знаков после запятой;
    • разбивка числа пробелами (по три символа).

Вкладка "Вид"​

к сведению

Для диаграммы "Тепловая карта" предусмотрены стандартные секции. Уникальные рассмотрим ниже.

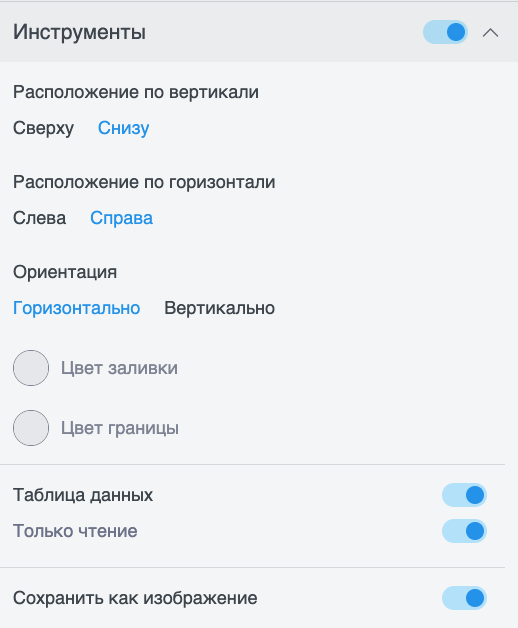

Инструменты​

При активации положения «Вкл» на визуализации появляются две интерактивные кнопки, которые можно:

  • свободно разместить в любой области визуализации;

  • выделить цветом для лучшей заметности.

    Снимок экрана 2026-04-09 в 03.45.59.png

Функции кнопок Снимок экрана 2026-04-09 в 03.40.53.png

  • Стрелка вниз — позволяет скачать тепловую карту в виде изображения.
  • Лист — преобразует тепловую карту в табличный формат.

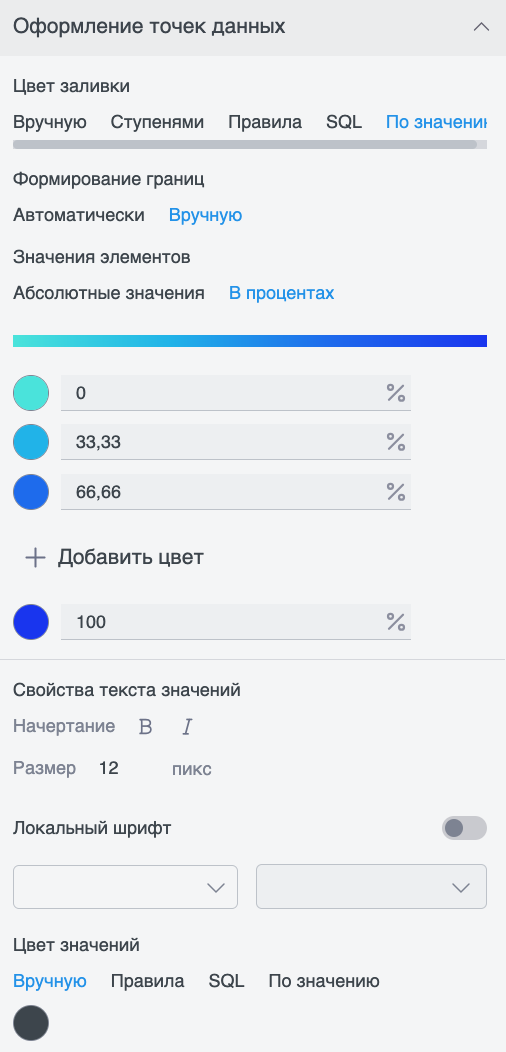

Оформление точек данных​

В «Оформление точек данных» доступны следующие настройки:

  1. Цвет заливки

  2. Формирование границ

  3. Условие подсвечивания значений — автоматическая или ручная настройка яркости цвета в зависимости от величины значения (чем выше значение,тем ярче цвет)

  4. Текст значений — возможность:

    • настроить отображение числовых или текстовых значений на точках;
    • возможно установить уникальный шрифт

Снимок экрана 2026-04-09 в 03.46.58.png

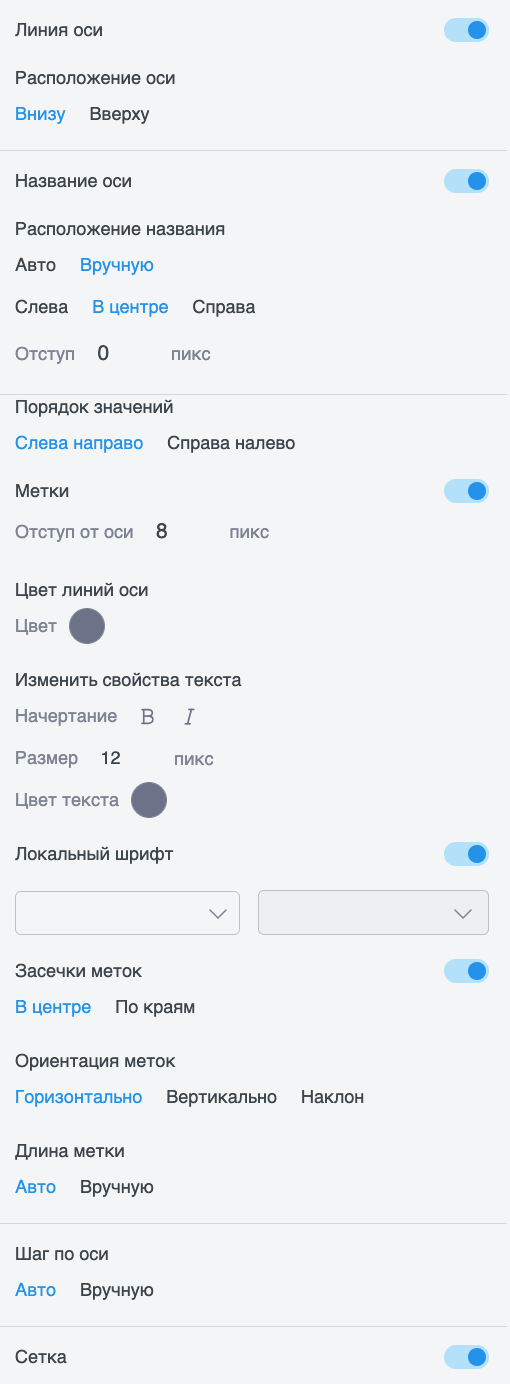

Ось X и Y​

Настройки осей включают следующие параметры:

  1. Отображение:

    • включить/выключить линию
  2. Расположение:

    • выбрать позицию: вверху или внизу.
  3. Название оси:

    • включить/выключить отображение названия;
    • настроить способ расположения: автоматически или ручную;
    • при ручном расположении выбрать позицию: слева, по центру или справа;
    • задать отступ в пикселях
  4. Порядок значений:

    • слева направо;
    • справа налево
  5. Оформление линии оси

    • настройка цвета линии
  6. Параметры текста:

    • начертание (жирный, курсив);
    • размер шрифта;
    • цвет текста;
    • выбор локального шрифта

Снимок экрана 2026-04-09 в 03.59.23.png

Настройки отображения значений на осях​

Числа на осях диаграммы можно оформить так, чтобы их было проще читать на дашборде: задать разделитель разрядов и сократить большие значения до тысяч, миллионов и т. д. Настройки задаются отдельно для каждой оси и сохраняются вместе с виджетом в проекте.

Frame 530.pngFrame 530.png

Разделитель значений​

В каждой секции оси доступен список «Разделитель значений»:

  • «Без разделителя» — числа без группировки разрядов (значение по умолчанию).
  • «Пробел» — разряды отделяются пробелом (например, 1 888 999).
  • «Запятая» — разряды отделяются запятой.
  • «Точка» — разряды отделяются точкой.
к сведению

Изменение применяется только к подписям на выбранной оси; для второй оси настройку задают отдельно.

Масштаб значений​

Список «Масштаб значений» задаёт, в каких единицах показывать числа на оси:

  • «Без масштаба» — полное значение без сокращения (по умолчанию).
  • «тыс.», «млн», «млрд», «трлн» — значение делится на соответствующую величину, к подписи добавляется обозначение масштаба.

Frame 2026.png

Масштаб и разделитель можно комбинировать: например, на оси показателей — «млн» с пробелом между разрядами, на оси разрезов — «Без масштаба» и «Без разделителя».

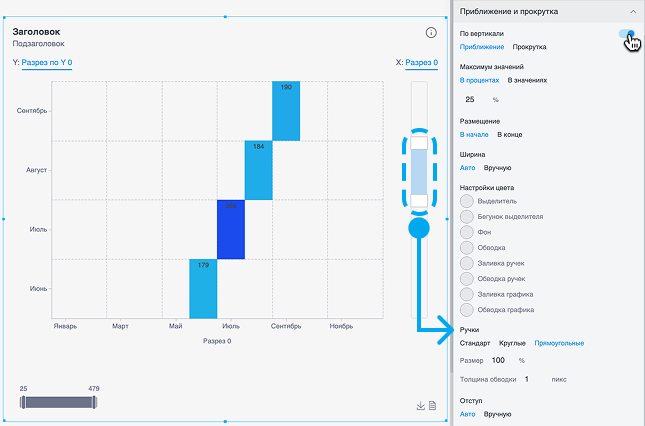

Приближение и прокрутка​

Раздел настроек «Приближение и прокрутка» предоставляет функционал для управления масштабированием тепловой карты посредством скроллинга.

Frame 261.png

Ключевые параметры :

  1. Выбор режима взаимодействия:

    • режим приближения для масштабирования тепловой карты;
    • режим прокрутки с возможностью выбора ориентации: вертикальной или горизонтальной.
  2. Параметры отображения данных в режиме прокрутки:

    • представление значений в процентном соотношении;
    • отображение данных в абсолютных числовых значениях.
  3. Позиционирование элемента прокрутки:

    • размещение в начальной части виджета;
    • размещение в конечной части виджета.
  4. Конфигурирование визуального представления бегунка:

    • настройка ширины: автоматический расчёт или ручная установка;

    • регулировка границ: возможность увеличения или уменьшения размеров;

    • выбор формы: стандартная, круглая или прямоугольная конфигурация;

    • кастомизация оформления:

      • назначение цвета выделителя бегунка;
      • установка заливки фона;
      • определение формы элементов управления (ручек).

Ручные отступы графика​

Frame 262.png

В разделе настроек ручных отступов вы можете определить индивидуально заданные значения отступов для таблицы. Настройте расстояние от границ таблицы до её содержимого отдельно для каждой стороны: сверху, снизу, справа и слева.

Вкладка "События"​

к сведению

Все параметры в этой вкладке являются стандартными. Подробнее 👉 тут 👈
